WW2MX PRODUCE CC-01用 IアームリアサスペンションKIT


こちらで紹介したCC01リアサスペンションの構成をベースに、
SQUAREさんのご協力の元、CC-01用 Iアームリアリンクキットが発売されました。

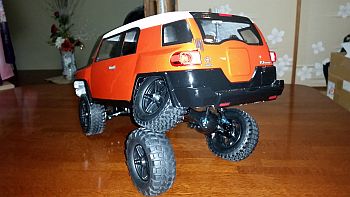

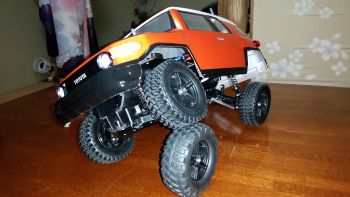

ロングサイズのキットを装着した状態でこんな感じのストロークになります。
リンク構成の最適化とサス剛性t腹下のクリアランスをギリギリまで追い込んで商品化しています。

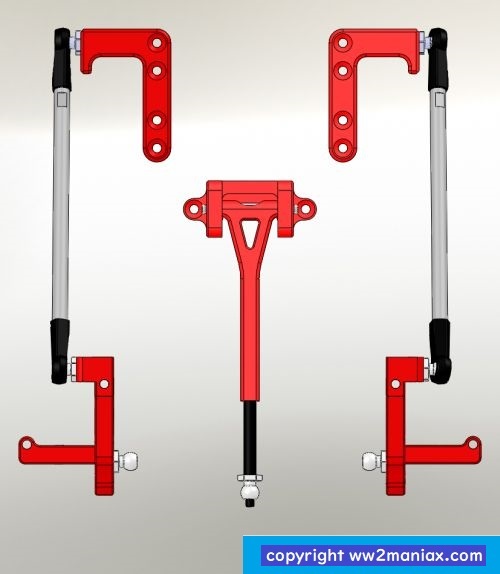

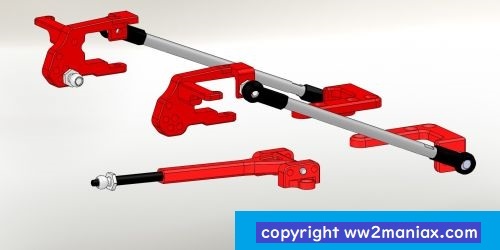

リンクの構成です。

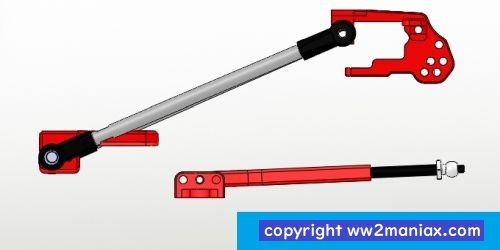

アッパーをIアームにすることで、リアホーシングのロールセンターを上側に移動。
それにより、ロールした場合にもリアタイヤがボディー内に収まりやすい構造になっています。
もちろん、最もストレスの掛かるIアームはCAE解析で強靭かつ、軽量になるように設計しています。
金属素材も鋳造等の安物ではなく、最適なものを使用しています。

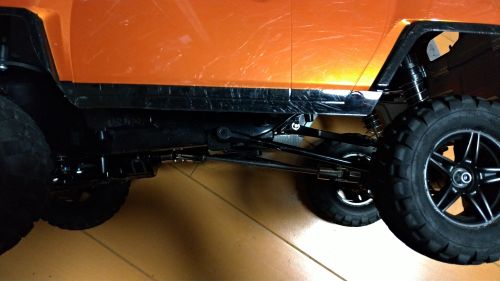

また、極力腹下の出っ張りを無くし、ボールジョイントの向きを正しい使い方に変更。

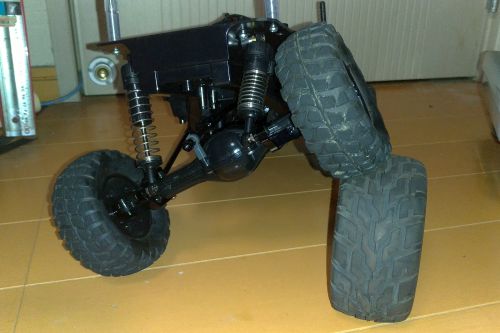

リアダンパーの取付位置も最適化し、最大限のストロークと踏ん張りを確保できるようにしています。

 実際の走行動画です

スクエア リアリンク搭載動画

このカスタムリンクは、試作⇒改良とPDCAを回し、開発期間に約1年を費やしている大真面目な代物なんです。
ちょいと価格は張りますが、ぜひ試していただきたいと思っています。

ウイリーに最適1150サイズ
爆安ラバーシールドベアリング!


トラクサス用とか書いてあります。ってことは、
ラジコン用ですね。

試しに30個買ってみたんですが、国産品と何ら変わりませんでした。

その他の爆安ベアリングは絶対買っちゃ駄目ですよ。


これまた爆安の
20mmワイドハブ。
12mmなのでタミヤホイールにも対応。
クローラーには全く問題なく使えますね。


ロングナットの根元は折れやすいので、予備が付いているのが親切ですね。



強力なトルクと正確な動きで最近お気に入りのサーボです。

DSSERVO DS3225デジタルサーボ
動作電圧:4.8-6.8V
動作速度(5.0V):0.15秒/ 60度
動作速度(6.8V):0.13秒/ 60度
ストールトルク(5.0V):21kg / cm
ストールトルク(6.8V):25kg / cm



アンプのBEC容量には注意!(電力バカ食いw)


ホイール付き
ラジクロタイヤ
AX-3020


AX-3020A

内径が大きいので
タミヤのホイールは
不可です。


60Aクローラー用アンプ
防水がないのは残念!
BECは2A。

なんと!
別途プログラムカード
が用意されでいます。


低価格アンプで
プログラムカード
対応は珍しいと思います。

プログラムカードはこちら


マニュアルは英語ですが、
操作は簡単ですね。
