GF01シャーシが発売されて約10ヶ月が経過(この記事は2014/12/28作成)しましたが、 このシャーシの造形を見るたびに ”実はこの車はマルチパーパス車として開発されたのでは?”と感じていました。 ってことで、試しにクロカン仕様のGF01を作ってみることにしました。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ウッヒョー!4x4マガジンの表紙写真みたいでカッコよくないですか? GF01クロスカントリー動画集はこちら |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
XCマシーン化のために購入した部品です。タイヤはソフトコンパウンドを選択しましたが、かなりやわらかいので腰砕けが心配。 |

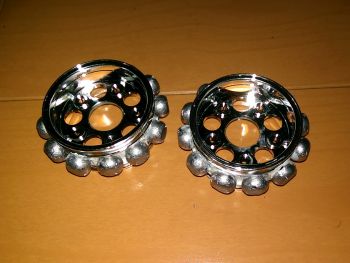

フロントホイールに入れるオモリ。 釣り用の丸型2号を片輪あたり12個(約90g/本)入れます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
オモリは適当にハンマーで潰してからスーパーX等でホイール内側に貼り付けます。 この時ホイールの空気穴を塞がないように注意が必要です。 ![]() もっと簡単な作り方をこちら(youtube)で紹介しています。 |
シャーシにタイヤを付けてみましたが、こんな感じでなかなかカッコいいです! ボディーをギリギリまで下げたかったので、前後バンパーとサイドスカートはカットしました。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
アプローチアングルは90度と優秀。 (フロントバンパーをM03の物に変更) ※用語は各自でググッてね。 |
デパーチャアングルも90度で、これまた優秀。 (ウイリーバーはM03のリアバンパーに変更) ジムニーボディはクロカン車には最高の形状をしています。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

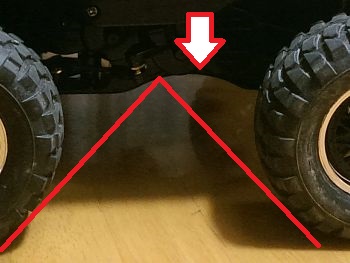

シャーシ下の造形をみると、矢印の部分がえぐれており、ランプブレークオーバーアングルを稼いでいます。 ここからもGF01は当初からマルチパーパス車として設計されているような気がしていました。 |

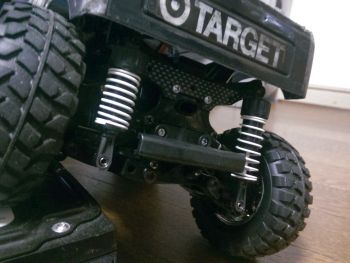

家の中でサスの動きを確認しましたが、ノーマルシャーシのままでは限界まで縮んでいなかったので、家に転がっていたTA05用のカーボンダンパーステー(OP−846)をねじ止め。 何とか縮み量も確保できるようになりました。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CVAミニダンパー装着でフロントストローク25mm。 ドッグボーンでは外れてしまうので、TL−01用ユニバーサルジョイントを装着。ジョイントカップのOリングがストロークの邪魔になるようでしたらOリングは外してください。 |

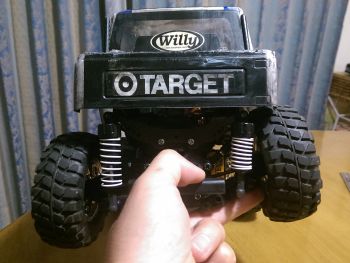

CVAミニダンパー装着でリアストローク30mm。 WR02用のアッセンブルユニバを装着しています。 前後ともダンパーオイルは数滴しか入れていませんので、ダイヤフラムも入っていません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GF01は角リポが使えるので、バッテリーはYokomoのショートリポを使用。 こんな感じに発泡スチロールのスペーサーと組み合わせると、前後を入れ替えて重心を変化させることができます。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

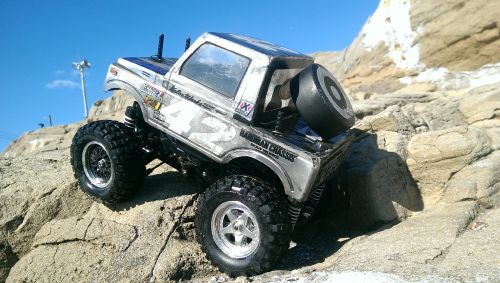

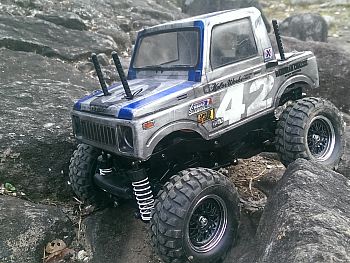

この状態で近所のロックに行ってみました。脚が短いので、当然前後デフロックの仕様です。 50度超えの急な上り坂はバク転してしまうので厳しいですが、アプローチアングルが優秀なおかげで、タイヤ径くらいの大岩は楽々クリアしてしまいますね。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
参考までに、サスを弄ったCC−01のリアの沈み込み。さすがにリアリジットだけに思いっきり捩れますね。 こんな感じでCC-01はかなりカッコいい訳ですが、GF01もカッコよさではひけを取らないと思いませんか? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
クロカン性能ではCC−01等には当然かないませんが、 優秀なランプブレークオーバーアングルを生かしつつ、制限されたラインを攻めるという意味では GF01のクロカン仕様もかなり楽しいと思いますよ。 楽しみ方は無限大。 速く走るだけがGF01の楽しみ方では無いってことですね! そして一番大切なのは、皆さんのアソビゴコロです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
さらに改造は進み、ヤーレーシングのシャックルをフロントに装着しました。これで牽引プレイ(笑)も楽しめますね。 本当はヤーレーシングのウインチが欲しいところですが・・・¥ |
シャックルを取り付けるために、アルミ板でフロントスキッドプレートを自作。これでシャーシのフロント周りのダメージを軽減できることでしょう。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

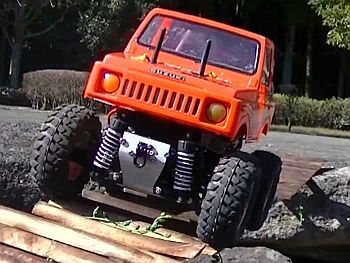

そして、ご近所ロックでの走行チェック。自作したスキッドプレートはなかなか良い感じです。 |

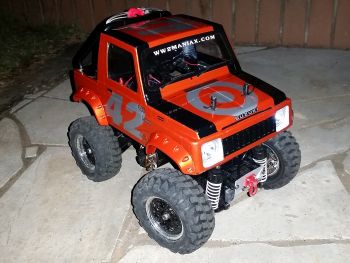

調子に乗って2代目のボディーを投入! RC−ARTのオーバーフェンダーを装着してシエロ仕様に |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
![]() ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

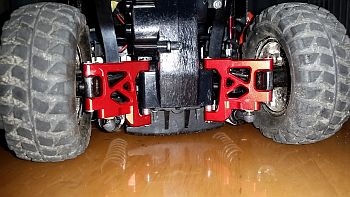

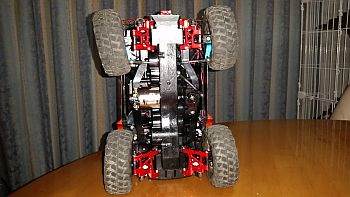

スクエアのアルミロアアームを投入しました。 前後のダンパーの取り付け位置を選べるのでストローク感の調整が可能です。 更にスペーサーの位置でホイールベースを4mm伸ばせますので前後に転倒するようなシーンで効果ありと思います。 ラジ黒では足回りは重いほうが良いという利点もあります。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() RCマガジン2016年12月号でGFクローラーを取材していただきました |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
今回からWW2BAKA#235の”背中に炎さん”と、レース仲間のOKZKさんが参戦ですw |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

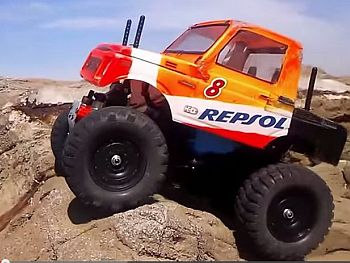

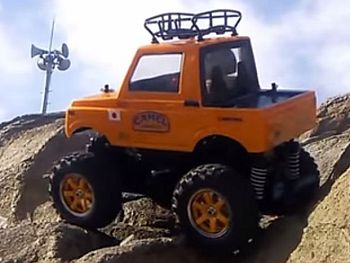

すっかりハマッてしまったOKZKさんはnewボディー(CAMEL トロフィー仕様)を投入! 今回からWW2BAKA#269のpikaさん(REPSOL)が参戦ですw |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ミッキーロックがご近所のI.Pさんが参戦。 GMADEのタイヤの戦闘力はかなり高いです。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
【現在の仕様】
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
最近はミッキーロックで遊んでいます。 いろいろな自作アイテムで全区域走破をねらったり・・・楽しいですね! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

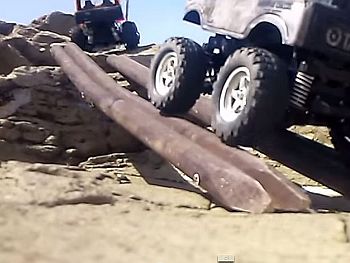

これは便利 折りたたみ式丸木橋 |

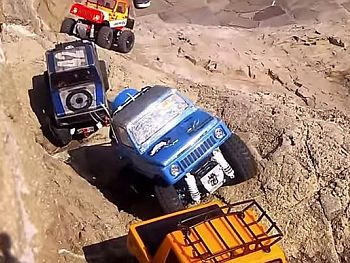

ヒルクライムでジムニー大渋滞中 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

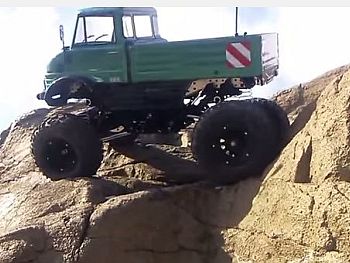

T2さんのCR01ウニモグ〜 |

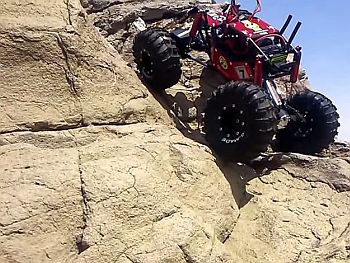

まんぺいさんの飛び道具w 走破性半端なし! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
ウイリーに最適1150サイズ 爆安ラバーシールドベアリング! ![]() トラクサス用とか書いてあります。ってことは、 ラジコン用ですね。 試しに30個買ってみたんですが、国産品と何ら変わりませんでした。 その他の爆安ベアリングは絶対買っちゃ駄目ですよ。 |
これまた爆安の 20mmワイドハブ。 12mmなのでタミヤホイールにも対応。 クローラーには全く問題なく使えますね。 ![]() ロングナットの根元は折れやすいので、予備が付いているのが親切ですね。 |
強力なトルクと正確な動きで最近お気に入りのサーボです。 DSSERVO DS3225デジタルサーボ 動作電圧:4.8-6.8V 動作速度(5.0V):0.15秒/ 60度 動作速度(6.8V):0.13秒/ 60度 ストールトルク(5.0V):21kg / cm ストールトルク(6.8V):25kg / cm ![]() アンプのBEC容量には注意!(電力バカ食いw) |
60Aクローラー用アンプ 防水がないのは残念! BECは2A。 なんと! 別途プログラムカード が用意されでいます。 ![]() 低価格アンプで プログラムカード 対応は珍しいと思います。 プログラムカードはこちら ![]() マニュアルは英語ですが、 操作は簡単ですね。 |
