ワイルドウイリー改造リボルバーライト装着で夜間走行!@ワイルドウイリー2マニアックス

ワイルドウイリー

ジムニーウイリー

ここのところ”99ライトが入手できない”との問い合わせが多くなってきましたが、
最近100均でよく見かける5LEDタイプのライトも使用できるため、掲載します。

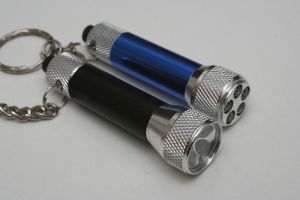

使うのはこれ。
100円なのにLEDが5個付いているという素晴らしさ。
分解するとこんな感じ。

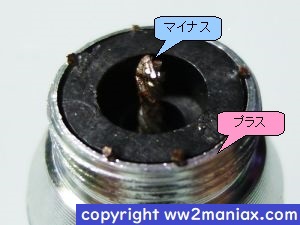

真ん中がマイナスでボディー側がプラスになる。
ピンバイスなどを使用して、
コイツのボディー部分に穴を開ける。

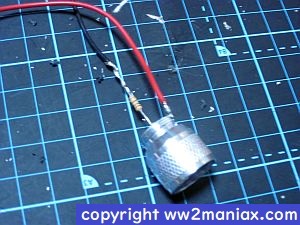

配線はこんな感じに半田付けする。
作例ではマイナス側に抵抗も付けちゃっています。

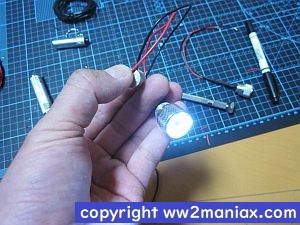

配線したら点灯状態を確認すること。
何故かこの段階で4灯になっていたりすることがある。
    ボディーに取り付けてから気付くとダメージ大!!
メッシュテープとシューグーを併用すれば完璧!
シューグーはやや乾き気味になってから貼り付けると、
固定時にズレにくくなるのでGOOD!

★ボディーへの装着は、ポリカボディーの場合は裏から貼り付け、
プラボディーの場合は穴を開けての取り付けとなります。

★2個のヘッドライトは並列にBECにつなぎましょう。

★5LEDライトは6V以上(BECも6V以上になるので注意!)を掛けるとLED切れを起こします。
ボディーに組み込む前に配線を組み、LEDが正しく点灯するか確認してください。

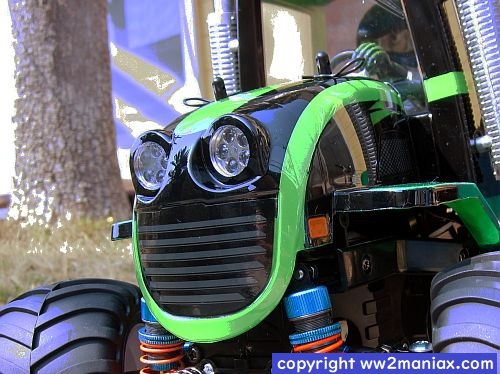

ライトの点灯したワイルドウイリーはマジでカッコイイ。
ので、ぜひ試してみてくださいね。
